LV（モジュラー）バルブ

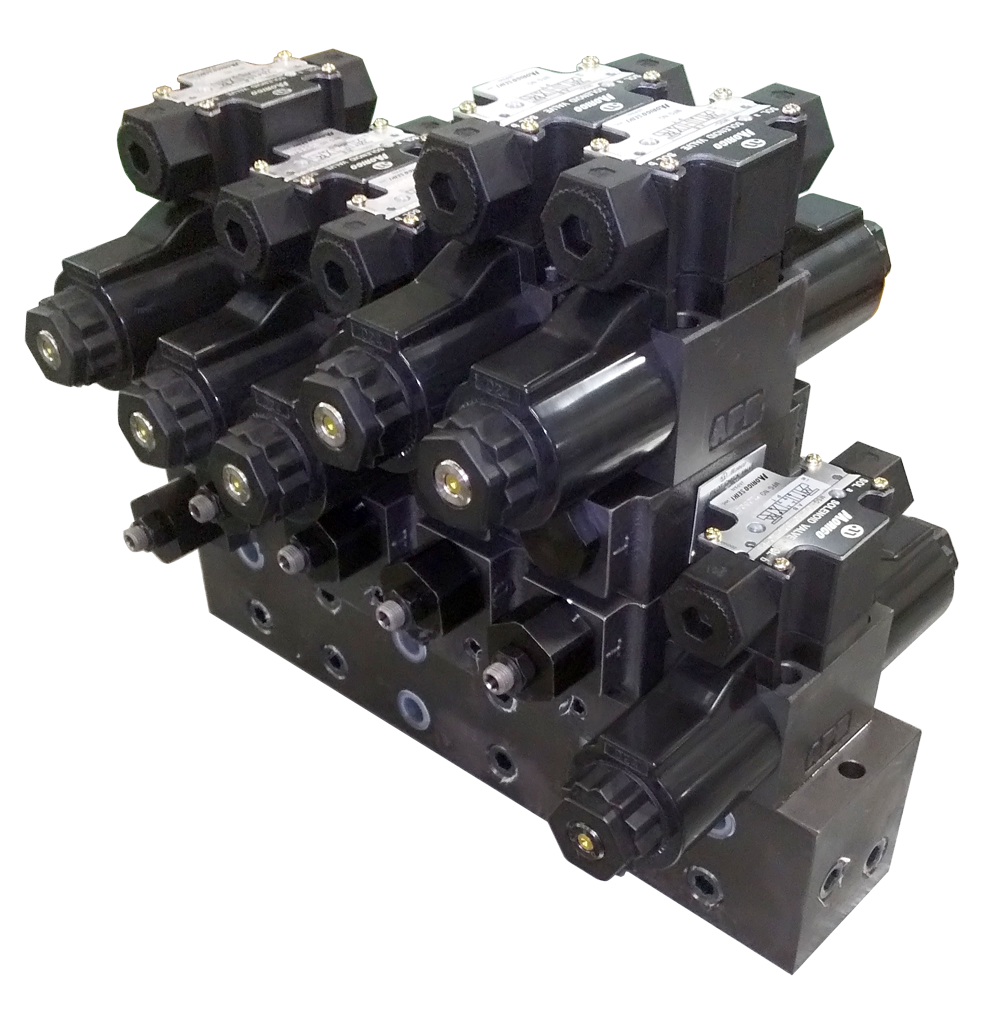

モジュラーバルブとは、油圧装置の集積化を目的として開発・設計されたものでそれぞれの機能をもったバルブを積み重ねることにより、バルブ間の配管を不要にしそのまま回路構成ができるようにし、あらゆる点ですぐれた特徴をもつ独特なバルブシステムです。バルブの構造は基本的には従来のバルブと同じで、性能もほぼ同等です。
01LV（モジュラー）バルブの特徴
バルブの集積で大幅コストダウン
02LV（モジュラー）バルブの使用用途・使用箇所・使用性能
リリーフバルブ
JIS油圧記号
仕様
| 形式 | LR-01※-1-10 | LR-01※-2-10 | LR-01※-3-10 |
|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 34.3 {350} | ||
| 最大流量（L/min） | 40 | ||
| 圧力調整範囲MPa {kgf/㎠｝ | （注記）~6.9{（注記）～70} | 3.4～15.7 {35~ 160} | 3.4～24.5 {35~ 250} |
| 質量（kg） | 1.4 | ||
注記：最低調整圧力は流量によリ異なります。最低調整圧力特性を参照して下さい。
| 形式 | LR-03※-1-10 | LR-03※-3-10 |
|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 25 {250} | |
| 最大流量（L/min） | 80 | |
| 質量（kg） | 3.4 | |
注記：最低調整圧力は流量によリ異なります。最低調整圧力特性を参照して下さい。
レデューシングバルブ
JIS油圧記号
仕様
| 形式 | LG-01※-03-10 | LG-01※-1-10 | LG-01※-2-10 |
|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 34.3 {350} | ||
| 最大流量（L/min） | 40 | ||
| 圧力調整範囲MPa {kgf/㎠｝ | 0.3～3.5{3.1～35.7} | 0.7～7{35～160} | 3.5～16{35.7～163.2} |
| 質量（kg） | 1.4 | ||
注記：最低調整圧力は流量によリ異なります。最低調整圧力特性を参照して下さい。
| 形式 | LG-03※-03-10 | LG-03※-1-10 | LG-03※-2-10 |
|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 16 {160} | 25 {250} | |
| 最大流量（L/min） | 80 | ||
| 圧力調整範囲MPa {kgf/㎠｝ | 0.3～7{3～70} | 0.7～7{7～70} | 3.5～25{35～250} |
| 圧力調整範囲MPa {kgf/㎠｝ | 2.5{25} | 2.5{25} | 7.9{79} |
| 質量（kg） | 4 | ||
注記：最低調整圧力は流量によリ異なります。最低調整圧力特性を参照して下さい。
カウンターバランスバルブ
JIS油圧記号
仕様
| 形式 | LQC-01※-2-10-※ |
|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} |
| 最大流量（L/min） | 40 |
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.05{0.5} |
| 質量（kg） | 1.4 |
| 形式 | LQC-03※-1A-10 | LQC-03※-1C-10 | LQC-03※-1E-10 |
|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} | ||
| 最大流量（L/min） | 80 | ||
| 圧力調整範囲MPa {kgf/㎠｝ | 0.25～0.85{2.5～8.5} | 0.5～0.35{5～35} | 2～14{20～140} |
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.05{0.5} | 0.075{0.75} | |
| 質量（kg） | 3.9 | ||
フローレギュレーターバルブ
JIS油圧記号
仕様
| 形式 | LT-01W-10 | LTC-01A(B)※-10 | LTC-01P(T)-10 | LTC-01P-10 |
|---|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} | 34.3 {350} | ||
| 最大流量（L/min） | 40 | |||
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.08{0.8} | - | 0.04{0.4} | |
| 質量（kg） | 1.4 | 1.2 | 0.9 | |
| 形式 | LT-03P-10 | LT-03W-10 |
|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} | 34.3 {350} |
| 最大流量（L/min） | 80 | |
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | - | 0.16{1.6} |
| 質量（kg） | 2.3 | 3.1 |
チェックバルブ
JIS油圧記号
仕様
| 形式 | LC-01※-05-10 | LC-01※-50-10 | LC-01W-10 | LC-01AB-05-10 | LC-01AB-50-10 |
|---|---|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 34.3 {350} | 24.5 {250} | |||
| 最大流量（L/min） | 40 | ||||
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.05{0.5} | 0.5{5} | 0.015{0.15} | 0.05{0.5} | 0.5{5} |
| 質量（kg） | 0.9 | 1.0 | 1.1 | ||
| 形式 | LC-03※-05-40 | LC-03※-45-40 | LC-03W-40 |
|---|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} | ||
| 最大流量（L/min） | 80 | ||
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.05{0.5} | 0.45{4.5} | 0.01{0.1} |
| 質量（kg） | 2.1（注1） | 2.1（注2） | 4.5 |
注記1: (03T) 2.9kg (03AB) 3.5kg 注記2: (03T) 2.9kg (03AB) 3.5kg
パイロットチェックバルブ デコンプレッションパイロットチェックバルブ
JIS油圧記号
仕様
| 形式 | LP※-01※-20-10 | LP※-01※-50-10 |
|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 34.3 {350} | |
| 最大流量（L/min） | 40 | |
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.2 {2} | 0.5 {5} |
| 面積比（注記） | (1) 2.7：1 (2) 2：1 (3) 16：1 | |
| 質量（kg） | 1.2 | |
注記(1)LPパイロットピストン：チェック弁 (2) LPD パイロットピストン：チェック弁（大） (3) LPD パイロットピストン：チェック弁（小）
| 形式 | LP-03※-20-10 | LP-03※-50-10 |
|---|---|---|
| 最高使用圧力MPa{kgf/㎠} | 24.5 {250} | |
| 最大流量（L/min） | 80 | |
| チェック弁クラッキング圧力MPa {kgf/㎠｝ | 0.2 {2} | 0.5 {5} |
| 面積比（注記） | (1) 2：1 (2) 13.7：1 | |
| 質量（kg） | 3.5 | |
注記(1)パイロットピストン：チェック弁（大） (2) パイロットピストン：チェック弁（小）
その他、様々なモジュラーバルブをご用意しています。
詳しくは下記よりカタログをダウンロードをお願いします。
