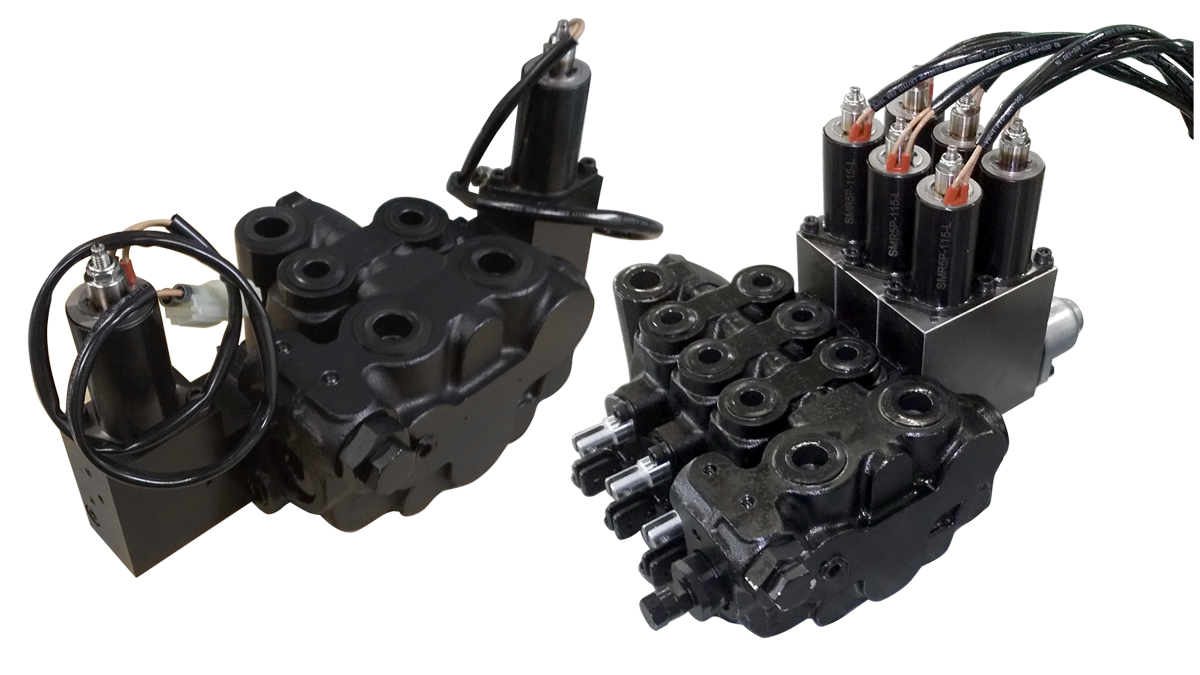

●MSV-PSP比例電磁操作 ●MSV-PSM手動兼比例電磁操作
01MSVシリーズの特長
特長 1
圧力 ： 24.5 MPa （250kgf/㎠）。
切替方式
| 比例電磁式 | ○ | 比例電磁＋手動式 | ○ |
|---|
02仕様
| 形式 | SV-5 | SV-11 | SV-22 | ||||
|---|---|---|---|---|---|---|---|
| ブロック連数 (n) | 1～5 | 6～10 | 1～5 | 6～10 | 1～5 | 6～10 | |
| 定格流量（L/min） | 40 | 30 | 70 | 55 | 120 | 90 | |
| 最高圧力 MPa{kgf/cm2 | 24.5｛250｝ | ||||||
| 質量(kg) | 2.3+2.2ｎ | 3.4+3.2ｎ | 6.6+6.4ｎ | ||||
| 回路 | パラレル（タンデム） | パラレル（タンデム・シリーズ） | パラレル（タンデム） | ||||
| リターンスプリング力N{kgf} | 184.2｛18.8｝ | 194.0｛19.8｝ | 235.2｛24.0｝ | ||||
| スプールストローク(mm) | 6 | 7 | 8 | ||||
| 許容背圧 MPa{kgf/cm2 | 1.5｛15｝ | 1.5｛15｝ | 1.5｛15｝ | ||||
| 標準ネジ サイズ | P・Tポート | G 1/2 | G 3/4 | G 1 | |||
| A・Bポート | G 3/8 | G 1/2 | G 3/4 | ||||
03電気仕様
電磁比例弁
| 電源電圧 | DC12V／DC24V | ||
|---|---|---|---|
| 制御電流範囲 | 0.45A～0.85A | ||
| コイル抵抗値 | 11.5Ω | ||
| 推奨ディザー | 80Hz／400mAp at900mA |
04製品のより詳しい情報は…
皆様の作業内容、作業環境に合わせて最適なカスタマイズを行います。まずはお気軽に皆様のご要望をお聞かせください。
